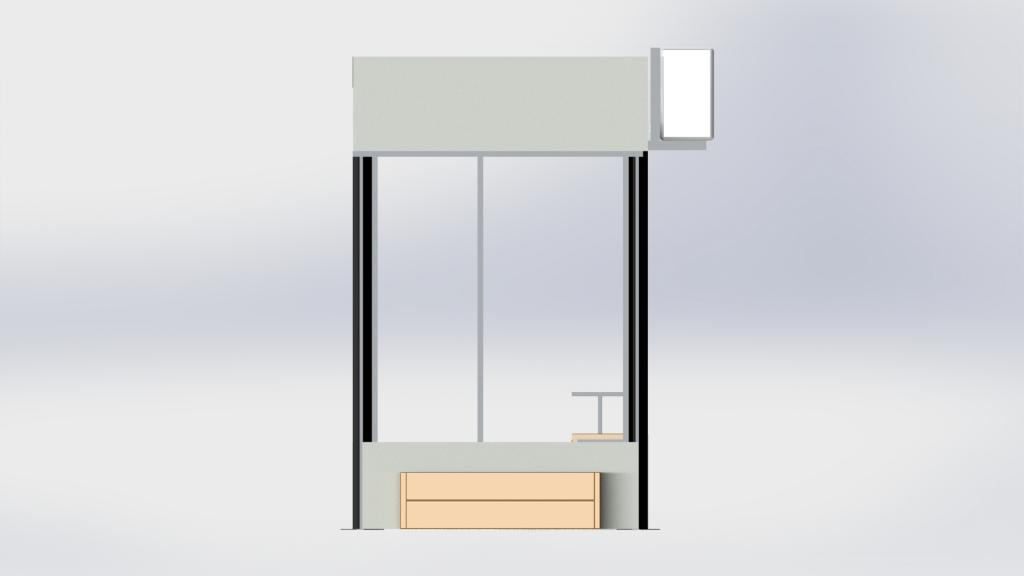

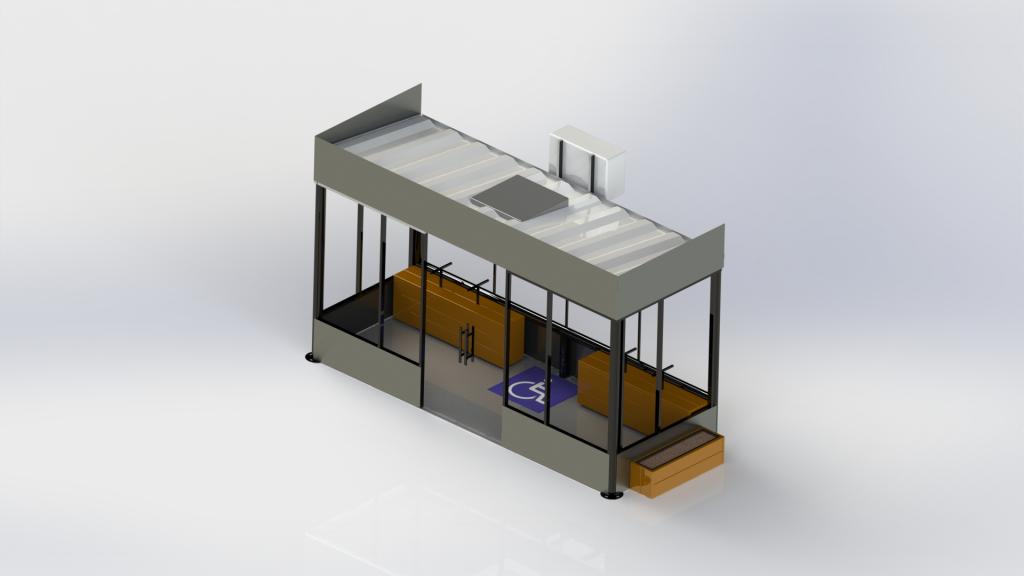

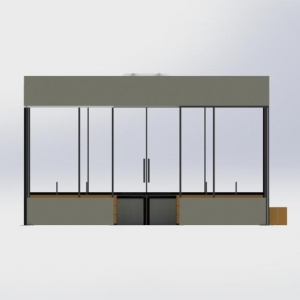

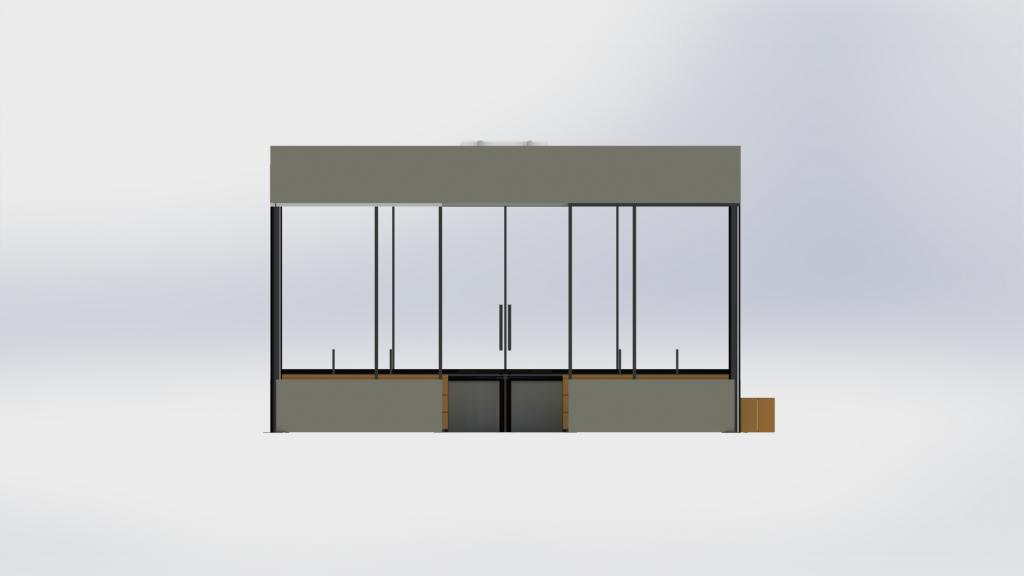

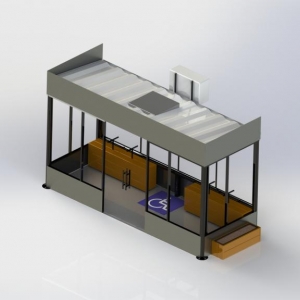

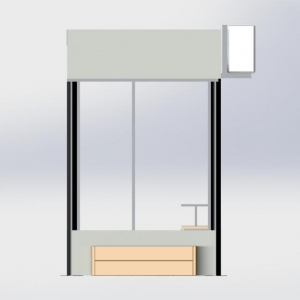

ABRIGO DE PASSAGEIROS IGUACU SEIS LUGARES Abrigo fabricado em aço carbono, estrutura principal das colunas com tubo redondo 4” 2mm. E estrutura secundária com tubos redondos retangular 30x50x1,5mm. Flanges de fixação circulares de ¼” nas colunas laterais, medindo 250 mm, com orifícios oblongos para chumbadores galvanizados de ½”x5” apresentando relatório de ensaio com a norma ensaio em tubo de aço galvanizado ABNT 6323:2016 e ensaio de resistência à corrosão por exposição salina de no mínimo 1.200 horas, quando ensaiado conforme a NBR 8094:83. Assentos apresentando certificado de Ergonomia e Biomecânica e laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04, em madeira plástica apresentando ensaio de resistência a compressão em madeira plástica ASTM D695:2015, sendo duas unidades, cada uma, com 2 tabuas cor itaúba medindo 1500x150x30mm, com dois reforços estruturais na parte inferior dos assentos com estrutura em “U” e um apoio com tubo quadrado 50x50x1,5mm e parte superior do banco com tubos 30x50x1,5mm. Além de espaço inclusivo, entre os assentos, reservado para um cadeirante, conforme ABNT NBR 9050 referente a acessibilidade e edificações, mobiliário, espaço e equipamentos urbanos. Cobertura em alumínio composto (ACM) 3mm, apresentando ensaio de resistência ao intemperismo UVB por 1400 horas ASTM G 154, com acabamento em alumínio e isolamento com silicone. Estrutura do telhado com um quadro com 2 tubo retangulares de 30x50x1,5mm com 4000 mm e 2 chapas de 3mm cortadas em angulo com 1500 mm e cinco vigas com tubo retangular 30x50x1,5mm com 1500 mm. Testeira com aproximadamente 150mm, em alumínio composto (ACM) 3 mm, medido 4000 mm de comprimento e as duas laterais anguladas com 1500 mm com caimento para calha com chapa galvanizada na parte de trás do telhado. Fechamento posterior, frontal e laterais, sendo a parte de trás fechada com chapa de madeira plástica, com 1510x1250x10mm, e adesivagem de brasão com 750x500mm no centro da chapa. E os outros pontos com vidros temperados cristal. Na parte frontal, vidros com espessura de 10 mm com medidas de 1510x985mm e 1510x715mm apoiados em estrutura com tubo retangular 30x50x1,5mm com 1500 mm. Na parte lateral esquerda e direita, vidros com espessura de 10 mm com medidas de 1510x715mm e 1510x985mm apoiados e sustentados em um quadro de estrutura com tubo retangular 30x50x1,5mm com 1500 mm, sendo o vidro de 1510x985mm preparado para publicidade física com adesivos perfurado com 1510x715mm. Os espaços a receberem vidros que atendem a norma especifica aos requisitos gerais, métodos de ensaio e cuidados necessários para garantir a segurança, a durabilidade e a qualidade do vidro temperado plano, ABNT 14698:2001. Sendo a lateral direita, no sentido preferencial da via, adesivado com com furação quadrada a laser de 15x15mm e lateral esquerda com adesivo perfurado institucional. Jardineira/floreira lateral direita, em madeira plástica cor itaúba, com 2 tabuas em cada lateral cor itaúba medindo 1000x150x30mm, em nas duas pontas 2 tabuas cor itaúba medindo 300x150x30mm, com estrutura de tubo 20x20x1,5mm com 4 suportes de com 3 peças de 500 mm. O Sistema Elétrico deverá ter alimentação(solar), armazenamento interno, iluminação e carregamento por conexão tipo “USB”. Na cobertura, haverá placa solar fotovoltaica de no aproximadamente 160w, com controlador de carga para painel solar, que será automatizado para acendimento na ausência de claridade. Com corrente nominal de carga mínima de 30A, corrente nominal de descarga de 20A, com proteção contra curto-circuito, proteção contra sobrecarga, proteção contra descarga excessiva e proteção contra inversão de polaridade. O armazenamento se dará através bateria estacionária de mínimo 30Ah de 12V, sendo homologado pela Anatel e certificadas pela ISO. Sendo instalada num gabinete a prova de violações, sendo que a porta deverá ter chave geral, devendo satisfazer as recomendações da ABNT NBR IEC 60529 para ser classificado como IP54, bem como deve ser à prova de poeira e chuvas, e não apresentar ângulos salientes, além de compatível para comportar a bateria estacionária, controlador de carga e demais equipamentos elétricos que se fazerem necessários. O gabinete deverá ser soldado ou parafusado de modo a garantir a fixação do mesmo na estrutura do abrigo e evitar furto ou vandalismo. A iluminação, será fixada no tubo retangular central de 30x50x1,5mm com 4000 mm, que compõe a cobertura, haverá uma canaleta/perfil de alumínio como ponto de fixação, no centro do abrigo que contara com uma fita de Led, de 12 volts, branco frio de 6500 k, com 4000mm de comprimento. O fechamento do led, deverá ter revestimento em plástico e ser parafusada de modo que evite vandalismo. Havendo carregamento por conexão USB na coluna lateral, que deverá conter embutido ao tubo um soquete, com tomada USB fêmea, com portinhola de proteção antivandalismo, para carregamento de dispositivos eletrônicos, estando entorno de 500mm acima da altura do assento. A fiação de 6 e 2,5mm e conectores MC4 deverão ser embutidas por dentro dos tubos e demais estrutura do abrigo, de modo que evite vandalismo, não sendo aceito fiação aparente e conduítes que possa prejudicar a estética do abrigo. O espaço contara com Monitoramento e Conectividade, possibilitando acesso à internet pública, monitoramento remoto e suporte a dispositivos inteligentes instalados na estrutura. O sistema utilizará roteador corporativo com tecnologia WTTx (Wireless To The X) operando através da rede móvel, com conexão via chip de dados dedicado. O equipamento será responsável pela distribuição de Wi-Fi público gratuito aos usuários, comunicação dos equipamentos eletrônicos embarcados, transmissão de dados de monitoramento em tempo real e operação contínua em rede 4G/5G conforme disponibilidade local. Enquanto o monitoramento por Vídeo contará com câmera de segurança Wi-Fi tipo Dome fixa antivandalismo, instalada em posição estratégica para visualização interna e do entorno imediata, com conectividade Wi-Fi, estrutura metálica antivandalismo padrão IK10, resolução mínima HD ou Full HD, gravação por detecção de movimento, visão noturna infravermelha, acesso remoto via aplicativo ou central de monitoramento e integração direta ao roteador de conectividade do abrigo. O sistema permitirá monitoramento preventivo contra vandalismo, aumento da segurança dos usuários, registro de eventos e ocorrências e acompanhamento remoto pela administração pública ou central operacional. Com possibilidade de Integração dos dispositivos eletrônicos do abrigo (Wi-Fi, câmera, iluminação inteligente e demais equipamentos opcionais), permitindo futura expansão para telemetria urbana, sensores inteligentes, painéis informativos digitais e sistemas de cidade inteligente (Smart City). A Climatização do ambiente se dará por ar-condicionado elétrico. O sistema é especialmente indicado para a aplicação devido ao seu baixo consumo energético, alta eficiência térmica, operação silenciosa e resistência a vibração e intempéries. O sistema possuirá capacidade adequada para climatização de ambientes compactos, proporcionando conforto térmico aos usuários do abrigo, com capacidade aproximada de 7.000 BTU/h, fluxo de ar direcionado ao interior do abrigo, controle automático de temperatura com distribuição homogênea do ar climatizado. O funcionamento do sistema ocorrera de forma automatizada através da programação do horária de funcionamento. Com sensor de temperatura ambiente e de presença de usuários, sistema de economia de energia em períodos sem utilização. O equipamento desligará automaticamente quando a temperatura programada for atingida e não houver presença de usuários. O ar-condicionado será instalado na parte posterior do abrigo, sendo o evaporador na parte interna central superior e o compressor na parte externa. A tubulação e fiação será protegido contra vandalismo e intempéries, garantindo segurança operacional e fácil manutenção. Processo de união das partes metálicas com Soldagem Mig, apresentando ensaio de resistência a tração e arrancamento em tubo de aço ABNT NBR ISO 6892-1:2018. Pintura precedida de banho químico, eletrostática a pó com cura em forno de alta temperatura, até que se atinja 200 graus com um ciclo de duração de no mínimo 30 minutos, apresentando ensaio de espessura da camada de tinta ABNT NBR 1443:2008 e ensaio de aderência da camada de tinta ABNT NBR 1003-2010. Espaço para 6 (seis) pessoas sentadas e um cadeirante, além de espaço coberto para 12 (Doze) usuários. Possui bancos e encostos ergométrico com bordas arredondadas, com iluminação noturna e quadro em vidro para adesivagem de informações das rotas. Montagem em blocos para facilitar a instalação. Identificação com etiqueta antivandalismo com informações do fabricante, mês e ano de fabricação, número de série. Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em 4 blocos para facilitar a instalação. Placa de alumínio com marca e demais informação do fabricante. Dimensões aproximadas para instalação: 2200x1500x4000mm (AlturaxLarguraxComprimento) e adicional para floreira de 1000x300mm (LarguraxComprimento). Peso Aproximado: 270 kg
