PIQUIRI SEIS LUGARES Abrigo fabricado em aço carbono, estrutura principal das colunas metalizada/galvanizada, apresentando ensaio em tubo de aço galvanizado ABNT NBR 6323:2016 com tubo redondo 4” 2mm. E secundária com tubos redondos 3” x 2 mm, 2” x 2 mm, 1.1/2” x 2 mm e 1.1/2” x 2 mm apresentando relatório de ensaio com a norma ensaio em tubo de aço galvanizado ABNT 6323:2016. Flanges de fixação circulares de ¼” nas colunas laterais, medindo 250 mm, com orifícios oblongos para chumbadores galvanizados de ½”x5” apresentando ensaio de resistência à corrosão por exposição salina de no mínimo 1.200 horas, quando ensaiado conforme a NBR 8094:83. Assentos apresentando certificado de Ergonomia e Biomecânica e laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04, em madeira plástica apresentando ensaio de resistência a compressão em madeira plástica ASTM D695:2015, cor itaúba medindo 130 x 30 mm, nas medidas de 3000 x 500 mm, com quatro reforços estruturais na parte inferior dos assentos com estruturas triangulares com chapa de 2mm, com 2 cortes circulares, além de encaixes acompanhamento do desenho dos tubos de apoio, tubo redondo 2.1/2’’ chapa 14, tubo redondo 2’’ chapa 14. E um tubo redondo de 3” x 2 mm com 4000 mm de comprimento para encosto. Além de espaço inclusivo reservado para cadeirante, conforme ABNT NBR 9050 referente a acessibilidade e edificações, mobiliário, espaço e equipamentos urbanos. Cobertura em alumínio composto (ACM), apresentando ensaio de resistência ao intemperismo UVB por 1400 horas ASTM G 154 cinza 3 mm, com acabamento em alumínio e isolamento com silicone, estrutura do telhado com uma longarina de tubo 3” x 2 mm com 4000 mm e cinco travessas com tubo 1.1/2” x 2 mm com 1500 mm. Testeira dobrada em formato perfil u 25 x 150 x 25 mm, em alumínio composto (ACM) 3 mm cor cinza escuro, medido 4000 mm de comprimento e as duas laterais com 1500 mm. Sendo a parte frontal com 2150 mm e a posterior com 2000 mm, calha com chapa galvanizada na parte posterior do caimento. Tampa laterais em plástico de 3”. Fechamento posterior e laterais com quatro vidros cristal incolor para parte posterior e um para coluna lateral com espessura de 10 mm com medida de 1200 x 1000 mm em estrutura tubular com tubo 1.1/2” x 2 mm também preparada para painel de propaganda, atendendo a norma especifica aos requisitos gerais, métodos de ensaio e cuidados necessários para garantir a segurança, a durabilidade e a qualidade do vidro temperado plano, ABNT 14698:2001, com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180x980, com possibilidade de colocação de publicidade física ou digital. Sendo outra lateral, no sentido preferencial da via, fechada com chapa 2000x1000 mm furação quadrada a laser de 10 x 10 mm. Quadro com espaço para colocação de publicidade física ou digital. *Painel de divulgação digital não incluso. Iluminação com Parte elétrica embutida, com 01 (um), luminária solar com LED, potência de 10w, fluxo luminoso de 1.000 lumens, temp. cor 6500K. Painel de placa solar em silício monocristalino, bateria recarregável lítio-ion, com tempo de recarga de aproximado de 7 horas, com autonomia de até 8 dias, sendo sua estrutura em alumino e acrílico. Floreira lateral, em madeira plástica cor itaúba, com 130 x 30 mm, nas medidas de 2000 x 300 x 260 mm, estrutura com tubo 2” x 2 mm com 4 suportes de com 3 peças de 500 mm. Processo de união das partes metálicas com Soldagem Mig, apresentando ensaio de resistência a tração e arrancamento em tubo de aço ABNT NBR ISO 6892-1:2018 e Pintura precedida de banho químico, eletrostática a pó com cura em forno de alta temperatura, até que se atinja 200 graus com um ciclo de duração de no mínimo 30 minutos, apresentando ensaio de espessura da camada de tinta ABNT NBR 1443:2008 e ensaio de aderência da camada de tinta ABNT NBR 1003-2010. Espaço para 6 (seis) pessoas sentadas e um cadeirante, além de espaço coberto para 12 (Doze) usuários. Possui bancos e encostos ergométrico com bordas arredondadas, com iluminação noturna e quadro em vidro para adesivagem de informações das rotas. Montagem em blocos para facilitar a instalação. Identificação com etiqueta antivandalismo com informações do fabricante, mês e ano de fabricação, número de série. Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em 4 blocos para facilitar a instalação. Placa de alumínio com marca e demais informação do fabricante. Dimensões aproximadas para instalação: 2200 x 1500 x 4000 mm (AlturaxLarguraxComprimento) e adicional para floreira de 1000 x 3000 mm (LarguraxComprimento). Peso Aproximado: 180 kg

PALMEIRA SEIS LUGARES Abrigo fabricado em aço carbono, estrutura principal das colunas metalizada/galvanizada, apresentando ensaio em tubo de aço galvanizado ABNT 6323:2016, com tubo redondo 4” 2mm. E secundária com tubos redondos 3” x 2 mm, 2” x 2 mm, 1.1/2” x 2 mm e 1.1/2” x 2 mm apresentando relatório de ensaio com a norma ensaio em tubo de aço galvanizado ABNT 6323:2016. Flanges de fixação circulares de ¼” nas colunas laterais, medindo 250 mm, com orifícios oblongos para chumbadores galvanizados de ½”x5”, apresentando ensaio de resistência à corrosão por exposição salina de no mínimo 1.200 horas, quando ensaiado conforme a NBR 8094:83. Assentos apresentando certificado de Ergonomia e Biomecânica e laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04, em madeira plástica apresentando ensaio de resistência a compressão em madeira plástica ASTM D695-2015 cor itaúba medindo 130 x 30 mm, nas medidas de 3000 x 500 mm, com quatro reforços estruturais na parte inferior dos assentos com estruturas triangulares com chapa de 2mm, com 2 cortes circulares, além de encaixes acompanhamento do desenho dos tubos de apoio, tubo redondo 2.1/2’’ chapa 14, tubo redondo 2’’ chapa 14. E um tubo redondo de 3” x 2 mm com 4000 mm de comprimento para encosto. Além de espaço inclusivo reservado para cadeirante, conforme ABNT NBR 9050 referente a acessibilidade e edificações, mobiliário, espaço e equipamentos urbanos. Cobertura em alumínio composto (ACM) cinza 3 mm, apresentando Ensaio de resistência ao intemperismo UVB por 1400 horas ASTM G 154, com acabamento em alumínio e isolamento com silicone, estrutura do telhado com uma longarina de tubo 3” x 2 mm com 4000 mm e cinco travessas com tubo 1.1/2” x 2 mm com 1500 mm. Testeira dobrada em formato perfil u 25 x 150 x 25 mm, em alumínio composto (ACM), 3 mm cor cinza escuro, medido 4000 mm de comprimento e as duas laterais com 1500 mm. Sendo a parte frontal com 2150 mm e a posterior com 2000 mm, calha com chapa galvanizada na parte posterior do caimento. Tampa laterais em plástico de 3”. Fechamento posterior e laterais com quatro vidros cristal incolor para parte posterior e um para coluna lateral com espessura de 10 mm com medida de 1200 x 1000 mm em estrutura tubular com tubo 1.1/2” x 2 mm também preparada para painel de propaganda, atendendo a norma especifica aos requisitos gerais, métodos de ensaio e cuidados necessários para garantir a segurança, a durabilidade e a qualidade do vidro temperado plano, ABNT 14698:2001, com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180x980, com possibilidade de colocação de publicidade física ou digital. Sendo outra lateral, no sentido preferencial da via, fechada com chapa 2000x1000 mm furação quadrada a laser de 10 x 10 mm. Iluminação com Parte elétrica embutida, com 01 (um), luminária solar com LED, potência de 10w, fluxo luminoso de 1.000 lumens, temp. cor 6500K. Painel silício monocristalino, bateria recarregável lítio-ion, com tempo de recarga de aproximado de 7 horas, com autonomia de até 8 dias, sendo sua estrutura em alumino e acrílico. Processo de união das partes metálicas com Soldagem Mig, apresentando ensaio de resistência a tração e arrancamento em tubo soldado ABNT NBR ISO 6892-1:2018 e Pintura apresentando ensaio de espessura da camada de tinta ABNT NBR 10443-2008 e ensaio de aderência da camada de tinta ABNT NBR 1003-2010, precedida de banho químico, eletrostática a pó com cura em forno de alta temperatura, até que se atinja 200 graus com um ciclo de duração de no mínimo 30 minutos. Espaço para 6 (seis) pessoas sentadas e um cadeirante, além de espaço coberto para 12 (Doze) usuários. Possui bancos, iluminação noturna e quadro em vidro para adesivagem de informações das rotas. Montagem em blocos para facilitar a instalação. Identificação com etiqueta antivandalismo com informações do fabricante, mês e ano de fabricação, número de série. Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em 4 blocos para facilitar a instalação. Dimensões aproximadas para instalação: 2200 x 1500 x 4000 mm (AlturaxLarguraxComprimento). Peso Aproximado: 150 kg

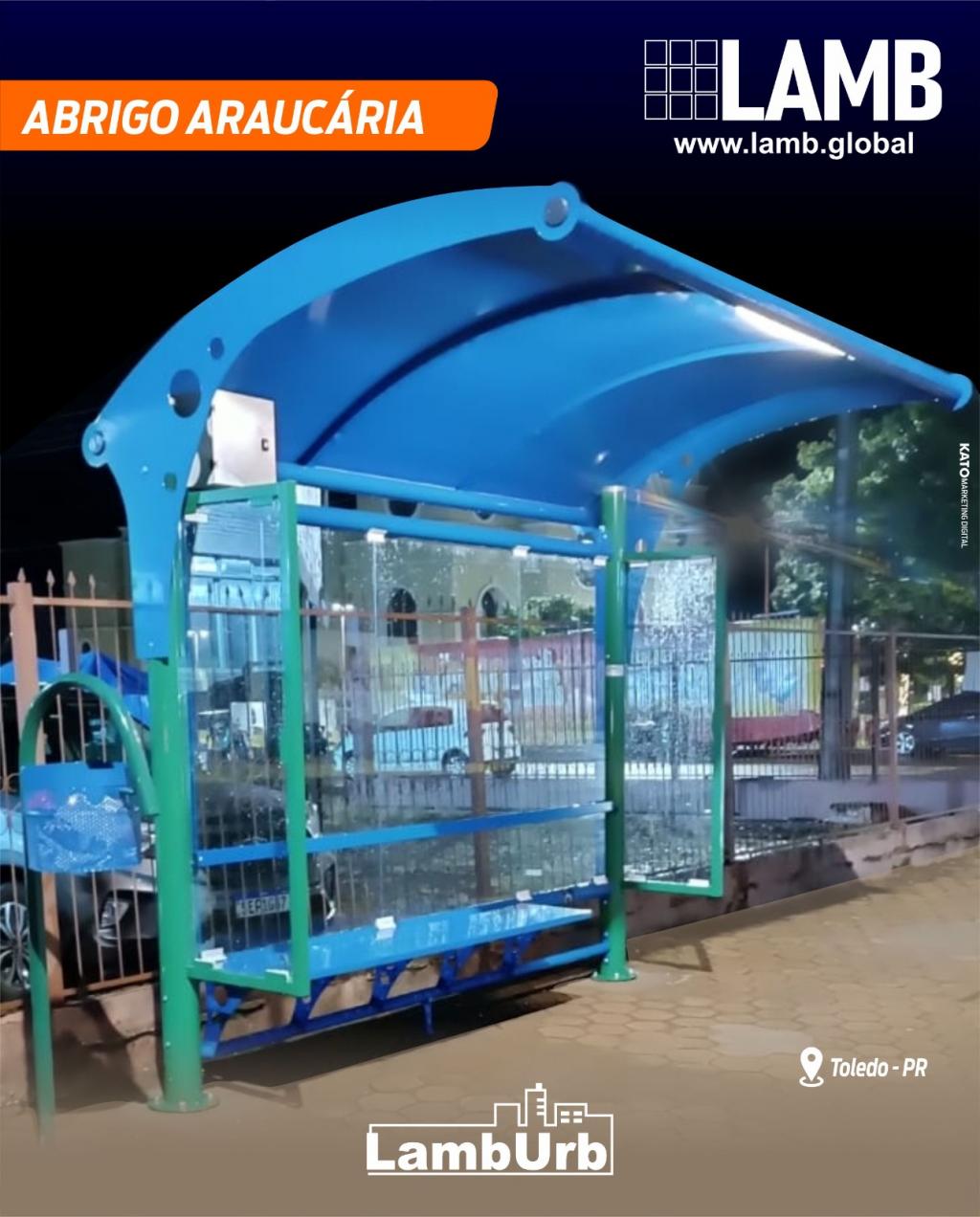

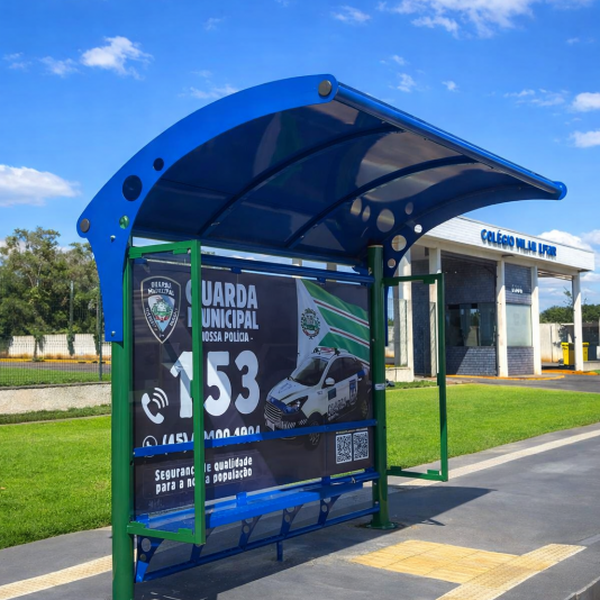

ARAUCÁRIA QUATRO LUGARES Abrigo fabricado em aço carbono, estrutura principal metalizada ou galvanizada, apresentando ensaio de determinação da massa de fosfato ABNT 9202-1986 com tubo redondo 4” 2mm. E secundária também em tubo de aço redondo 3” x 2 mm, 2.1/2” x 2 mm e 1.1/2” x 2 mm. Flanges de fixação circulares de ¼” nas colunas laterais, medindo 250 mm, com orifícios oblongos para chumbadores galvanizados de ½”x4”, apresentando ensaio de Resistência à corrosão por exposição salina de no mínimo 1.200 horas, quando ensaiado conforme a NBR 8094/83. Colunas laterais com tubo redondo 4” 2mm metalizada ou galvanizada, apresentando relatório de ensaio com a norma ensaio em tubo de aço galvanizado ABNT 6323-2016. Assentos, apresentando laudo técnico de Ergonomia e Biomecânica e laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04, com chapa de 2 mm, furação quadrada a laser na parte inferior que mede 500x2000 mm, em aço carbono, além de calandra na parte anterior e posterior do assento e na inferior e superior do encosto, com quatro reforços estruturais na parte inferior dos assentos com estruturas triangulares com chapa de 2mm, com 2 cortes circulares, além de encaixes acompanhamento do desenho dos tubos de apoio, tubo redondo 2.1/2’’ chapa 14, tubo redondo 2’’ chapa 14. Além de espaço inclusivo reservado para cadeirante, conforme ABNT NBR 9050 referente a acessibilidade e edificações, mobiliário, espaço e equipamentos urbanos. Cobertura com estrutura em aço carbono, laterais em chapa 2 mm em formato arqueado, encaixe para 2 tubos de 3” ch 14, fechados com tampa plásticas e 5 tubos de 1.1/2” arqueado que juntos dão sustentação ao ACM de 3mm, apresentando Ensaio de resistência ao intemperismo UVB por 1400 horas ASTM G 154. Acabamento em quadro de alumínio e isolamento com silicone, calha com chapa galvanizada na parte posterior do caimento. Fechamento posterior e laterais com três vidros cristal incolor para parte posterior e um para coluna lateral com espessura de 10 mm com medida de 1200 x 1000 mm em estrutura tubular com tubo 1.1/2” x 2 mm também preparada para painel de propaganda, atendendo a norma especifica aos requisitos gerais, métodos de ensaio e cuidados necessários para garantir a segurança, a durabilidade e a qualidade do vidro temperado plano, ABNT 14698:2001, com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180x980, com possibilidade de colocação de publicidade física ou digital. Iluminação com Parte elétrica embutida, possibilitando a desmontagem em blocos do abrigo, com 01 (um), luminária solar com LED, potência de 10w, fluxo luminoso de 1.000 lumens, temp. cor 6500K. Painel silício monocristalino, bateria recarregável lítio-ion, com tempo de recarga de aproximado de 7 horas, com autonomia de até 8 dias, sendo sua estrutura em alumino e acrílico. Processo de união das partes metálicas com Soldagem Mig, apresentando ensaio de resistência a tração e arrancamento em tubo soldado ABNT NBR ISO 6892-1/2018 e Pintura precedida de banho químico, eletrostática a pó com cura em forno de alta temperatura, até que se atinja 200 graus com um ciclo de duração de no mínimo 30 minutos, apresentando ensaio de espessura da camada de tinta ABNT NBR 10443-2008 e ensaio de aderência da camada de tinta ABNT NBR 1003-2010. Espaço para 4 (quatro) pessoas sentadas e um cadeirante, além de espaço coberto para 8 (oito) usuários. Possui bancos e encostos ergométrico com bordas arredondadas, com iluminação noturna e quadro em vidro para adesivagem de informações das rotas. Montagem em blocos para facilitar a instalação. Identificação com etiqueta antivandalismo com informações do fabricante, mês e ano de fabricação, número de série. Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em 4 blocos para facilitar a instalação. Placa de alumínio com marca e demais informação do fabricante. Dimensões aproximadas para instalação: 2500x2100x3100mm (AlturaxLarguraxComprimento). Peso: 90kg.

Abrigo fabricado em aço carbono, estrutura principal com tubo redondo 5” com 2 mm. E secundária também em tubo de aço redondo 3.1/2” x 2 mm, 3” x 2 mm, 2” x 2 mm, 1.1/2” x 2 mm, flanges de fixação circulares com 250 mm com chapa de ¼” com seis furos ovalizados de 30x20mm, com 8 reforcos triangulares c0m 250x70 mm com 3mm, nas colunas laterais. Banco em aço carbono em chapa de 2 mm, furação quadrada na parte inferior e encosto a laser, além de calandra gradativa a cada 40mm para acompanhamento do desenho dos tubos de apoio, tubo redondo 3.1/2’’ chapa 16, tubo redondo 3’’ chapa 16, reforço inferior em formato triangular e detalhes em círculo de 50 e 80 mm tubo redondo de 2” e 3’’, chapa 14 para dar sustentação ao triangulo de apoio do assento, barra chata 1/8x1/2”. Cobertura com estruturas laterais do telhado com chapa de aço com 3 mm cortes a laser em arco com dois circulos de 200 e 100 mm, e reforço estrutural com tubos redondos de 1.1/2” com 2 mm, calandrada em semi-circulo, viga U 150x40x3 mm e 75x30x3 mm para o quadro de telhado, telha termoacústica forro trapézio 40 (telha - eps - forro) medindo 2000 mm comprimento, pintura de branco em sua face inferior (forro). Estrutura dos quadros para fixação dos vidros em tubo de 3.1/2” e 40x40 na ch 16, vidro cristal incolor padrão “blindex” com espessura de 8mm com medida de 1300x950 mm, atendendo a norma ABNT 14698:2001 e Inmetro com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180x980. Tampas das colunas laterais em plástico de 5”. Fixação com flanges com chumbadores ½”x7 ou orifícios para chumbadores metálicos galvanizados. Processo de Soldagem Mig e Pintura a pó eletrostática precedida de banhos químicos. Espaço para 6 pessoas sentadas e um cadeirante, além de espaço coberto para 12 usuários. Possui bancos e encostos ergométrico com bordas arredondadas, quadro em vidro para adesivagem de informações das rotas. Montagem em 4 blocos para facilitar a instalação.
