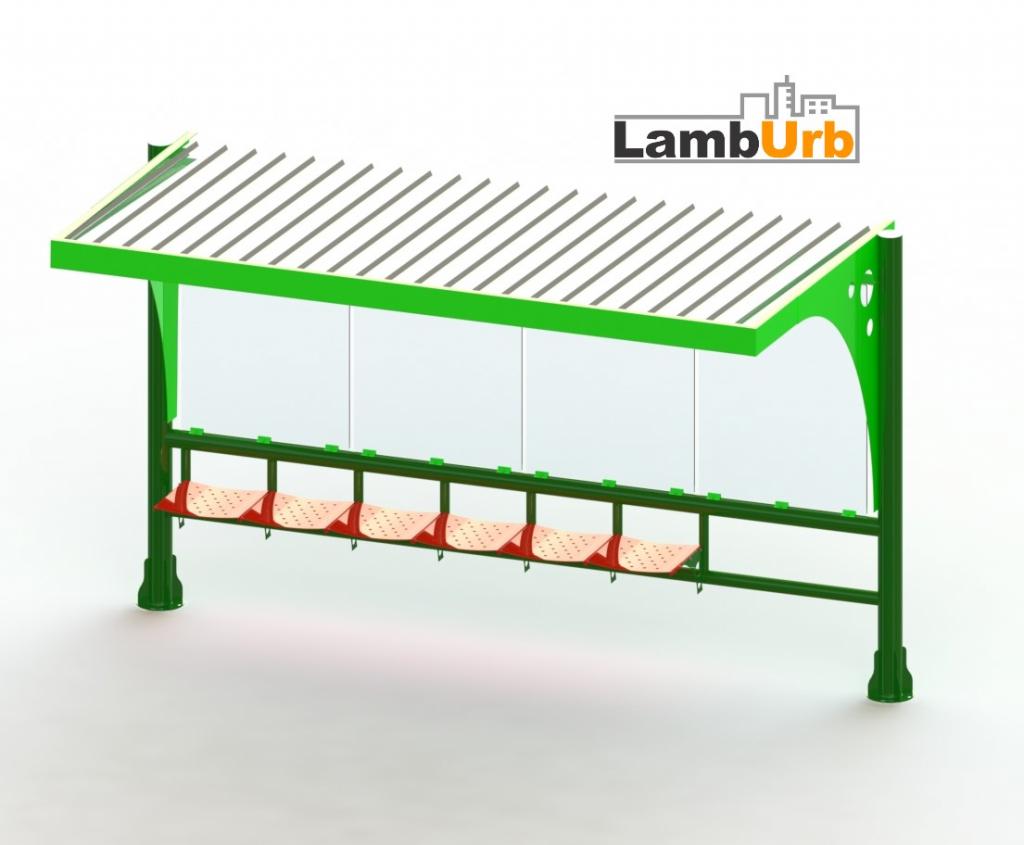

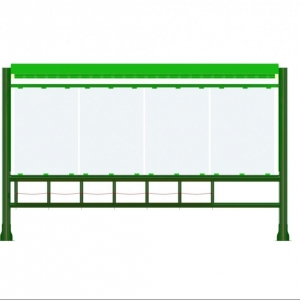

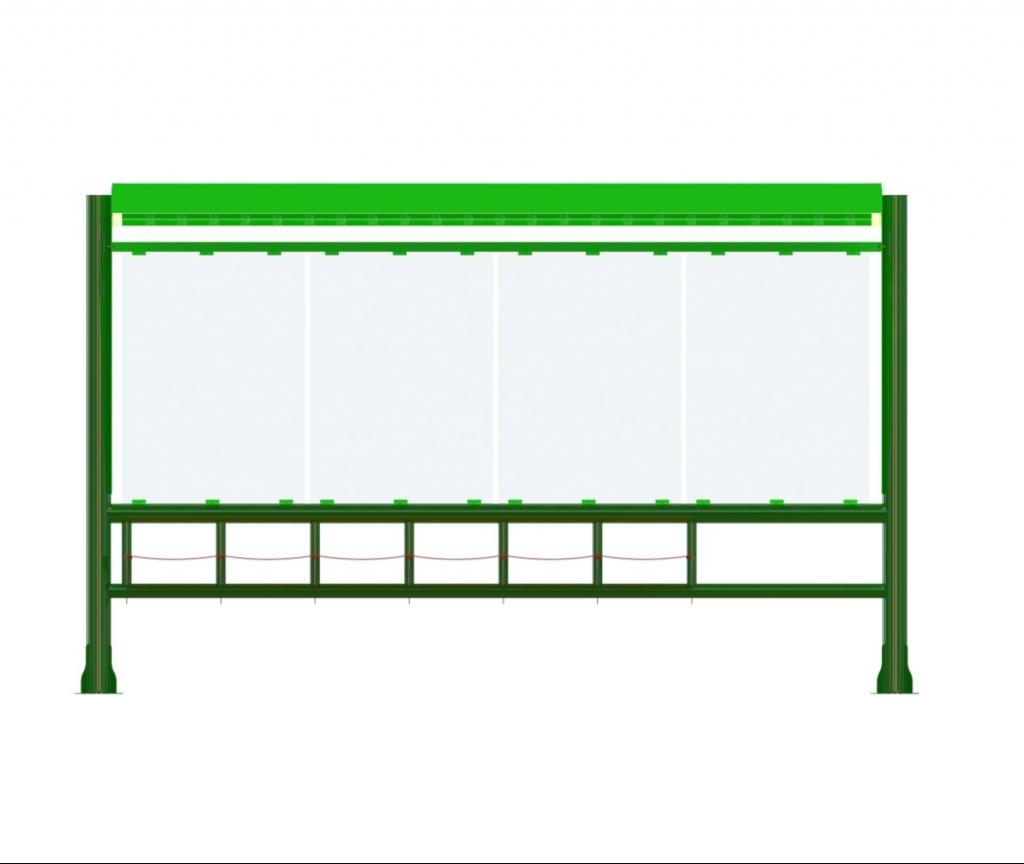

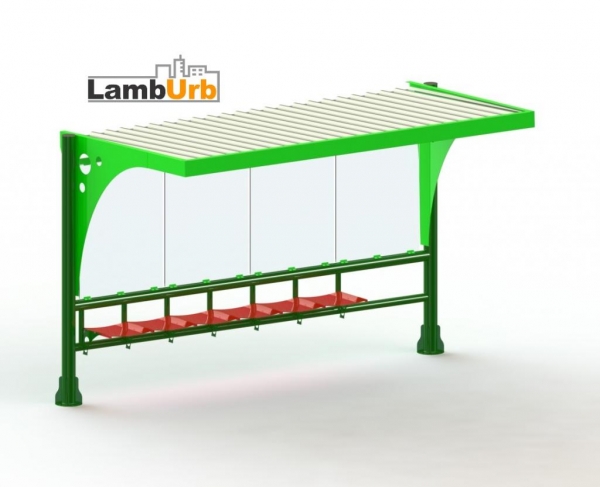

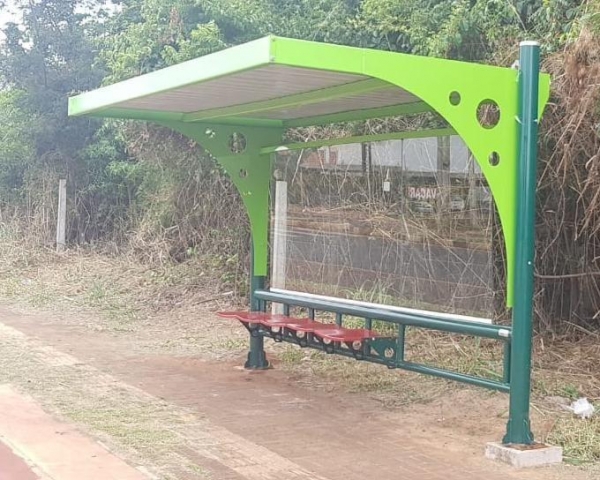

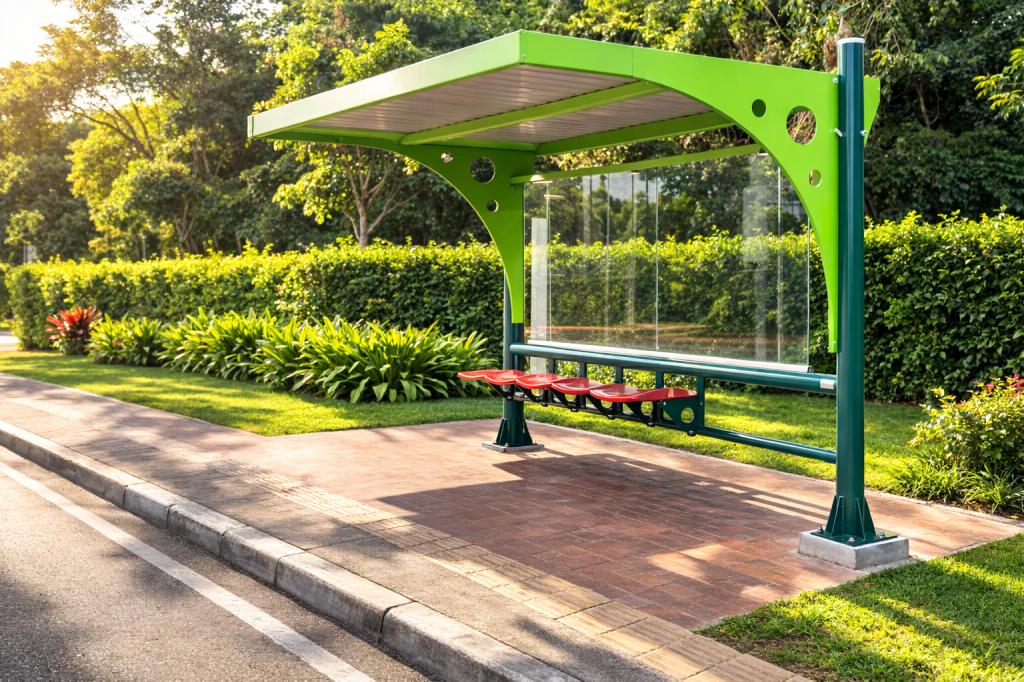

Abrigo fabricado em aço carbono, estrutura principal com tubo redondo 5” com 2 mm.
E secundária também em tubo de aço redondo 3.1/2” x 2 mm, 3” x 2 mm, 2” x 2 mm, 1.1/2” x 2 mm, flanges de fixação circulares com 250 mm com chapa de ¼” com seis furos ovalizados de 30x20mm, com 8 reforcos triangulares c0m 250x70 mm com 3mm, nas colunas laterais.
Banco em aço carbono em chapa de 2 mm, furação quadrada na parte inferior e encosto a laser, além de calandra gradativa a cada 40mm para acompanhamento do desenho dos tubos de apoio, tubo redondo 3.1/2’’ chapa 16, tubo redondo 3’’ chapa 16, reforço inferior em formato triangular e detalhes em círculo de 50 e 80 mm tubo redondo de 2”e 3’’, chapa 14 para dar sustentação ao triangulo de apoio do assento, barra chata 1/8x1/2”.

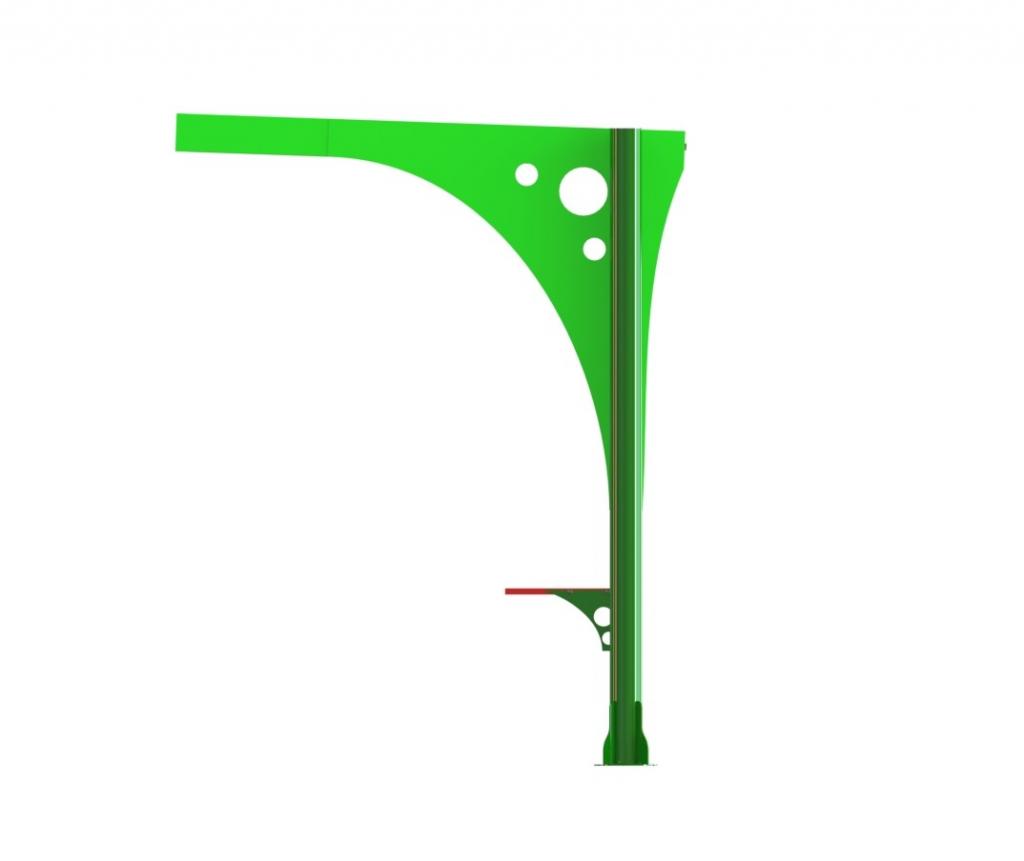

Cobertura com estruturas laterais do telhado com chapa de aço com 3 mm cortes a laser em arco com dois circulos de 200 e 100 mm, e reforço estrutural com tubos redondos de 1.1/2” com 2 mm, calandrada em semi-circulo, viga U 150x40x3 mm e 75x30x3 mm para o quadro de telhado, telha termoacústica forro trapézio 40 (telha - eps - forro) medindo 2000 mm comprimento, pintura de branco em sua face inferior (forro). Estrutura dos quadros para fixação dos vidros em tubo de 3.1/2” e 40x40 na ch 16, vidro cristal incolor para coluna lateral padrão “blindex” com espessura de 8mm com medida de 1300x950 mm, atendendo a norma ABNT 14698:2001 e Inmetro com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180x980. Tampas das colunas laterais em plástico de 5”. Fixação com flanges com chumbadores ½”x7 ou orifícios para chumbadores metálicos galvanizados.
Processo de Soldagem Mig e Pintura a pó eletrostática precedida de banhos químicos.
Espaço para 6 pessoas sentadas e um cadeirante, além de espaço coberto para 12 usuários. Possui bancos e encostos ergométrico com bordas arredondadas, quadro em vidro para adesivagem de informações das rotas. Montagem em 4 blocos para facilitar a instalação.

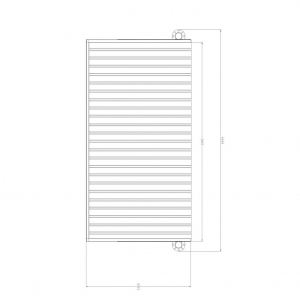

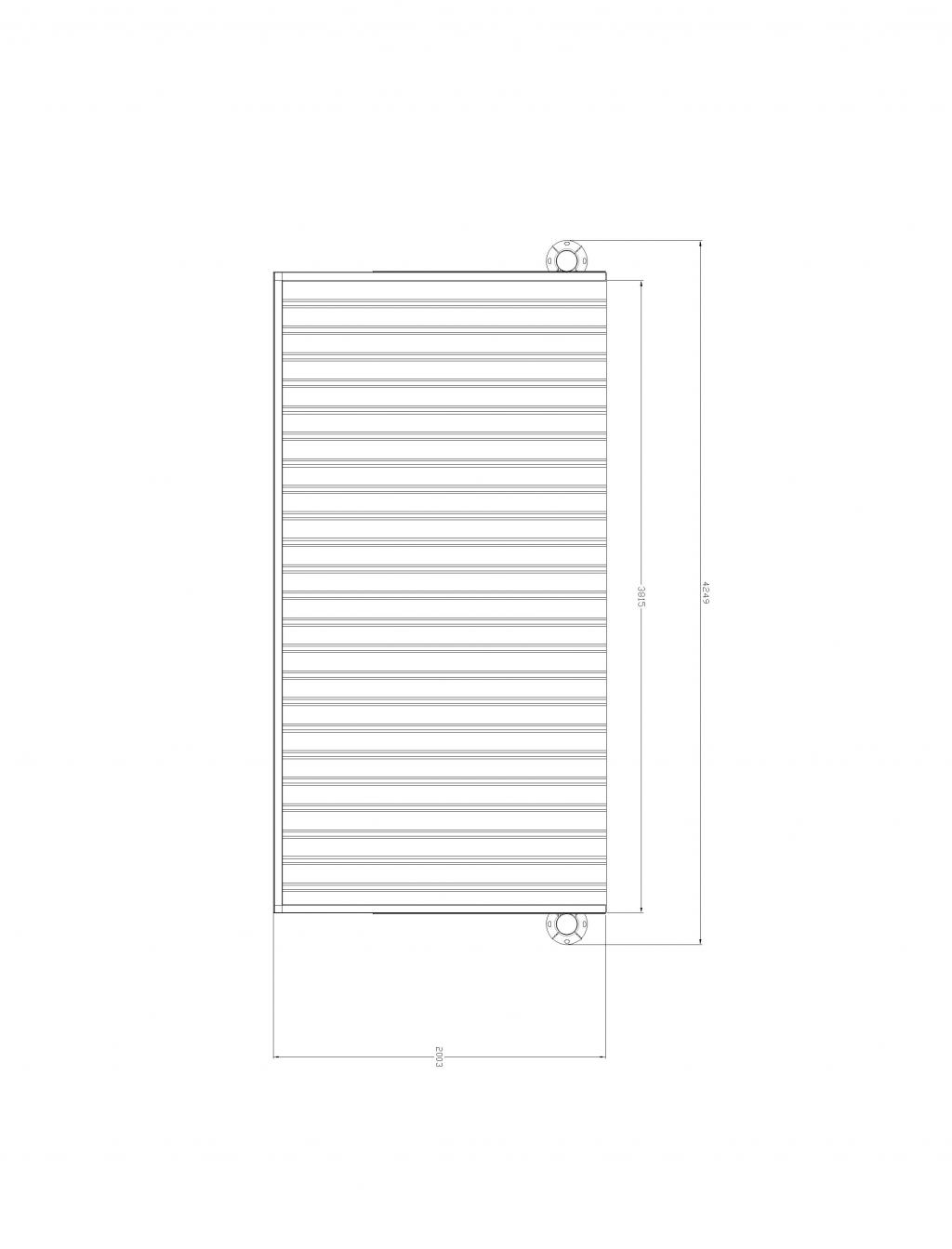

Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em blocos para facilitar o processo

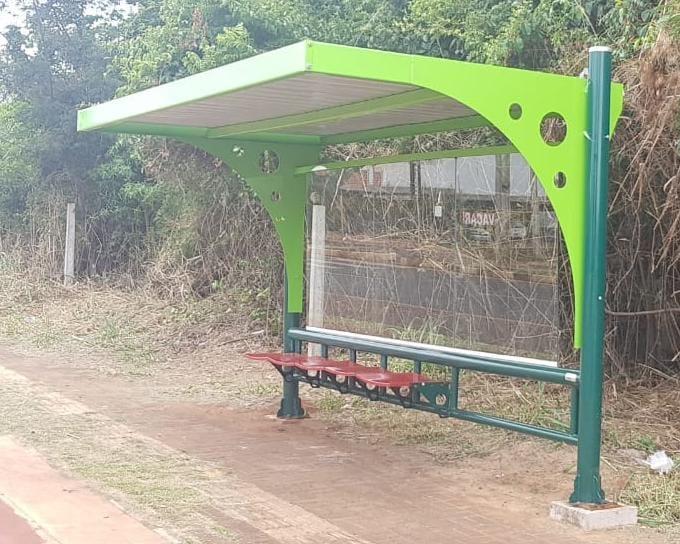

Este produto tem a finalidade de proporcionar conforto e proteção contra a intempéries climáticas aos usuários.
