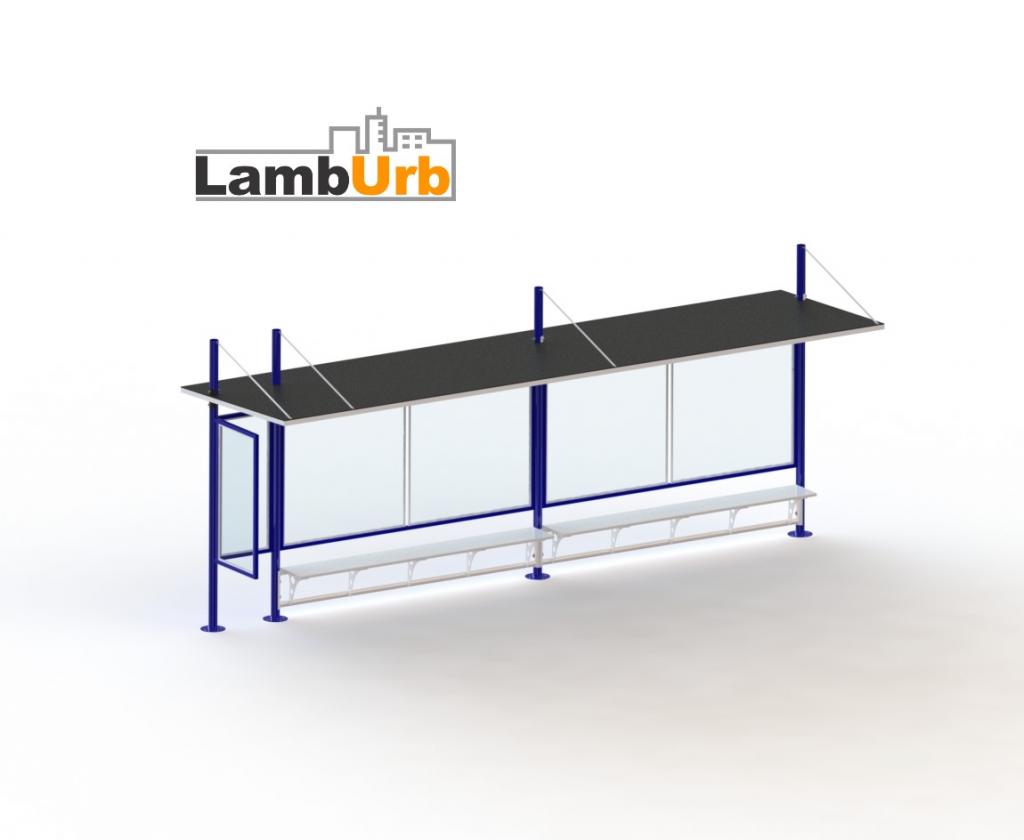

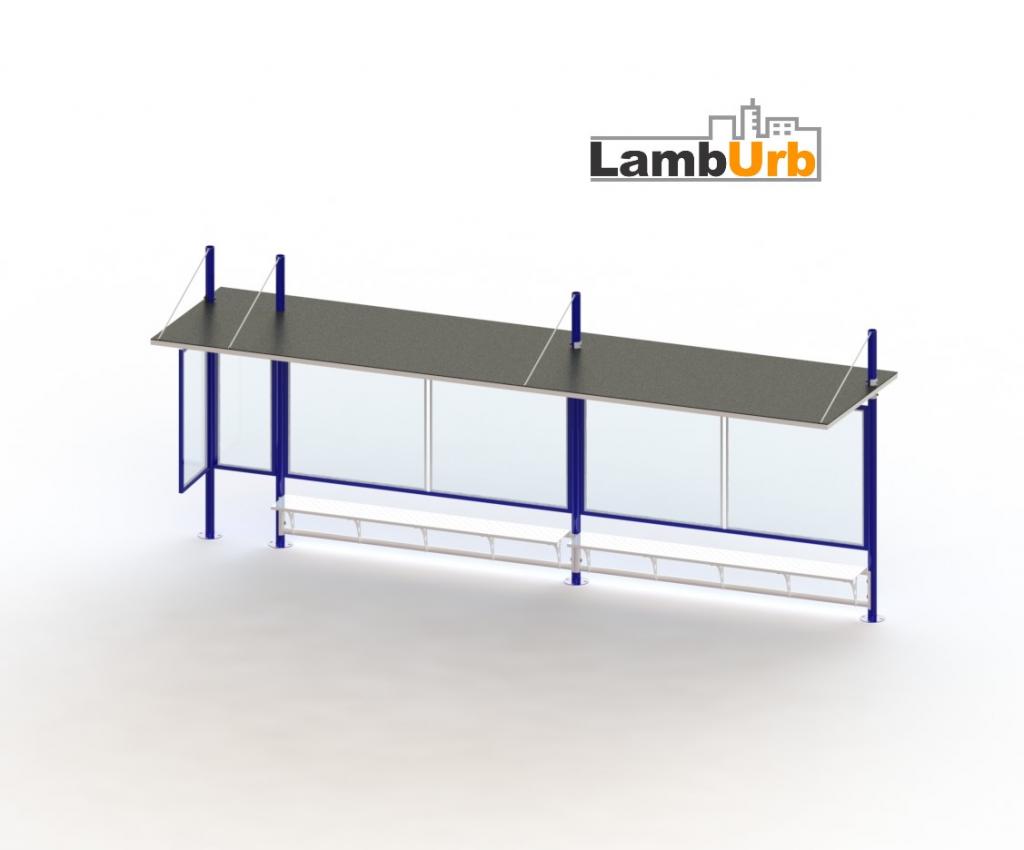

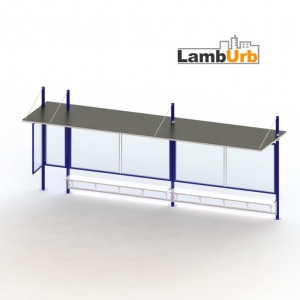

ABRIGO DE ÔNIBUS CLASSIC 12L
Código AOL0109
Abrigo fabricado em aço carbono, estrutura principal com tubo redondo 3” x 2mm. E secundária em tubo de aço redondo 2” x 2 mm, 1.1/2” x 2 mm, flange de fixação redonda 270mm com chapa de ¼” para colunas laterais e central,, e detalhe em encaixe de tubo de 3’’ na chapa 16, com encaixe possibilitando a pintura em outra cor. Estrutura do telhado com tubo retangular de 30x50mm e 20x20mm com chapa 14, Assento em aço em chapa de 2 mm, furação de 20x80mm e 20mm na parte inferior a laser, com reforço inferior em formato triangular e detalhes em circulo de 50 e 80 mm tubo redondo de 2'e 3’’ chapa 14 para dar sustentação ao triangulo de apoio do assento , estrutura dos quadros para fixação dos vidros em tubo quadrado com 40x40mm na chapa 14, chumbadores ½”x7”, Parafusos 5/8”x40mm, Porca travante 5/8”, Parafuso 12x85mm, Porca de 12 mm. Cobertura em policarbonato resistente a raios ultravioleta, com acabamento em alumínio e isolamento com silicone, chapa metálica galvanizada e tirantes em metal ligando as colunas a ponta do telhado, dando maior resistencia. Vidro cristal incolor para coluna lateral e posterior padrão “blindex” com espessura de 8mm com medida, atendendo a norma ABNT 14698:2001 e Inmetro, estrutura de fixação em alumínio, pronto para adesivagem possibilitando a desmontagem em blocos. Tampa superior em plástico de 3”. Processo de Soldagem Mig e Pintura a pó eletrostática precedida de banhos químicos. Espaço para 12 pessoas sentadas e um cadeirante, além de espaço coberto para 24 usuários. Possui bancos e encostos ergométrico com bordas arredondadas, com quadro em vidro para adesivagem de informações das rotas. Montagem em 5 blocos para facilitar a instalação. Dimensões aproximadas para instalação: 3000x2000x7500mm (AlturaxLarguraxComprimento), Peso: 160kg.
Imagens:
Descrição:
Informações Técnicas:

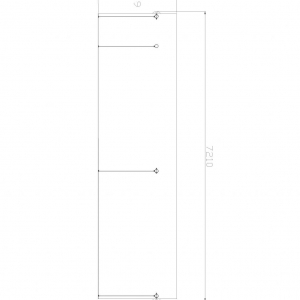

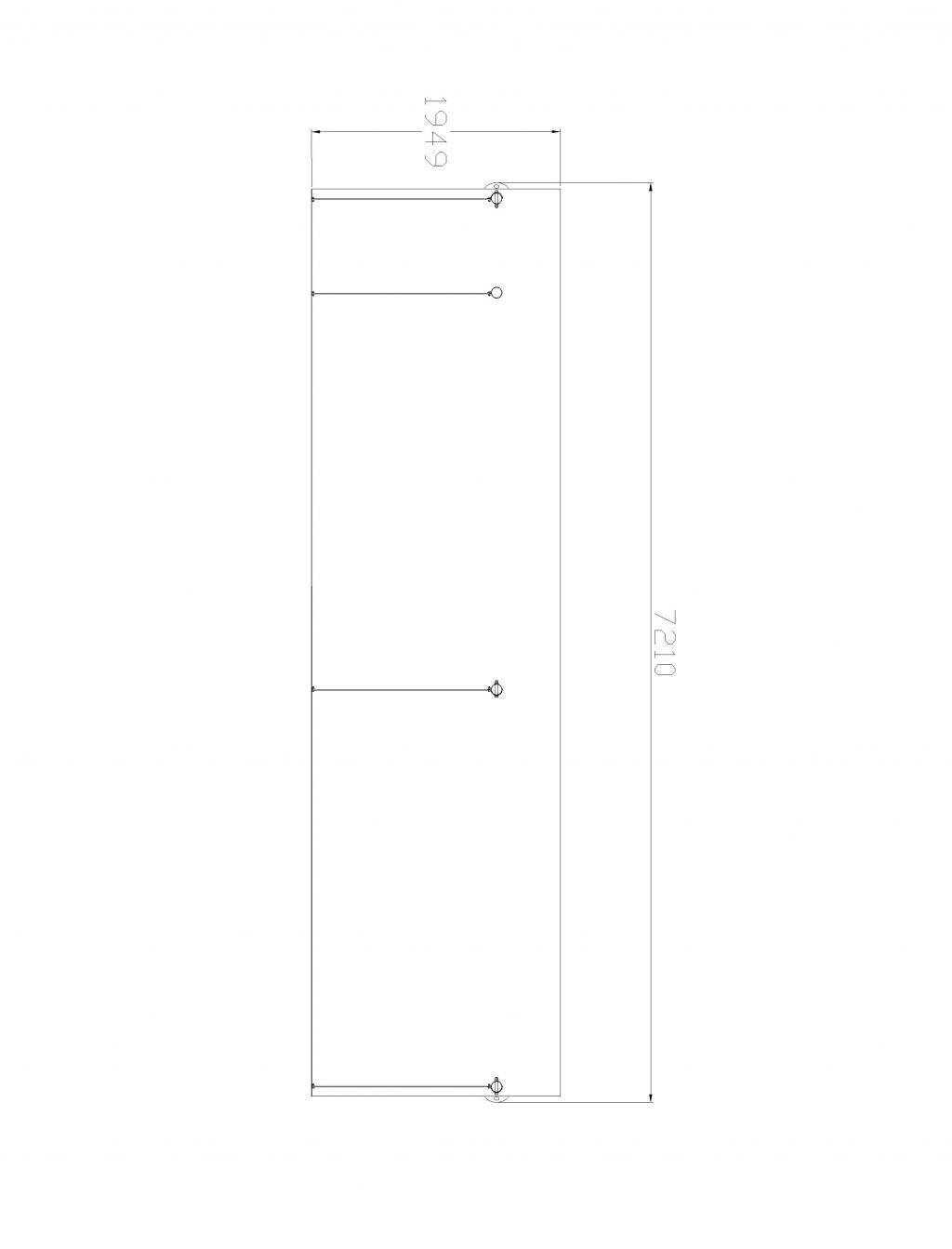

    Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em blocos para facilitar o processo. Dimensões aproximadas para instalação: 3000x2000x7500mm (AlturaxLarguraxComprimento), Peso: 160kg.
