ABRIGO DE ÔNIBUS SUPREME 12L

Você está em: Página Inicial > Produtos > Detalhes

Código

Abrigo fabricado em aço carbono, estrutura principal com chapa 14 calandrada para reforço estrutural, e cortes circulares e em arco. E secundária também em chapa de aço com cortes a laser e calandras estruturais, com tubos redondos 3” x 2 mm, 2” x 2 mm, 1.1/2” x 2 mm, Flange de fixação retangular de ¼” nas colunas laterais, medindo 875 x 155 mm e flange de fixação retangular de ¼” para coluna central, medindo 350 x 155 mm, revestimento externo da coluna lateral em chapa de 2 mm e revestimento interno com chapa de 2 mm, chapa de revestimento para círculo e semicírculo da coluna lateral com chapa 16, colunas com parede dupla perfazendo 70 mm de Largura com reforço estrutural interno com viga U de 30 x 68 x 30 mm, coluna central com desenho arredondado e esperas para flanges de estrutura com chapa de 5 mm com reforço estrutural de 100 mm, banco em inox em chapa de 2 mm, furação quadrada na parte inferior e encosto a laser, além de calandra gradativa a cada 40mm para acompanhamento do desenho dos tubos de apoio, tubo redondo 3.1/2’’ chapa 14, tubo redondo 3’’ chapa 14, tubo retangular 30x50mm, barra chata 1/8 x 1/2”, chumbadores ½”x7”,Parafusos 5/8” x 40 mm, Porca travante 5/8”, Parafuso rosca sem fim 5/8”, Parafuso 12 x 85 mm, Porca de 12 mm, cobertura em policarbonato, com acabamento em alumínio e isolamento com silicone, vidro cristal incolor para coluna lateral padrão “blindex” com espessura de 10mm com medida de 1775 x 666mm, atendendo a norma ABNT 14698:2001 e Inmetro com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180 x 980 mm, fiação elétrica embutida possibilitando a desmontagem em blocos e com espera para instalação ao padrão de luz, lâmpadas de LED, Temp. Cor CW, Bulbo Leitoso, potência de 18w, voltagem 110/220V AC, Frequência de 50/60Hz, tela de proteção antivandalismo em tela moeda em inox. Tampa laterais em plástico de 3”. Fixação com flanges e/ou orifícios para chumbadores metálicos galvanizados. Processo de Soldagem Mig e Pintura a pó eletrostática precedida de banhos químicos. Espaço para 12 pessoas sentadas e um cadeirante, além de espaço coberto para 24 usuários. Possui bancos e encostos ergométrico com bordas arredondadas, com iluminação noturna e quadro em vidro para adesivagem de informações das rotas. Montagem em 6 blocos para facilitar a instalação. Placa de alumínio com marca e demais informação do fabricante. Dimensões aproximadas para instalação: 3500x2000x8000mm (AlturaxLarguraxComprimento).Peso: 240kg O Sistema Elétrico do abrigo deverá ter sistema iluminação e carregamento de celular autônomo, com produção de energia solar e armazenamento interno. O abrigo deverá ter na cobertura, placa solar fotovoltaica de no mínimo 160w, flexível e acompanhando o angulo da cobertura. No tubo frontal/central da estrutura da cobertura, deverá haver uma luminária. Deverá ter uma estrutura de proteção tubular, no mínimo duas abraçadeiras fixada interna para suporte da lâmpada tubular, com os devidos soquete. Deverá ser contemplado na luminária uma lâmpada Led tubular de 12 volts, 20w, branco frio de 6500k, com 1 metro de comprimento. O fechamento da luminária, deverá ter uma tela expandida, sendo fixada com parafusos, de modo que evite vandalismo, e que possibilite acesso para manutenção. Na coluna lateral, que compõe o módulo, deverá conter embutido ao tubo um soquete, com placa de alumínio identificando a tomada USB fêmea com 2 saídas, com portinhola de proteção e antivandalismo, para carregamento de celular, estando a 50 cm acima da altura do banco. O sistema solar, deverá ser composto por controlador de carga para painel solar, com corrente nominal de carga mínima de 60A, corrente nominal de descarga de 20A, com proteção contra curto-circuito, proteção contra sobrecarga, proteção contra descarga excessiva e proteção contra inversão de polaridade. O sistema solar deverá ter bateria estacionária de mínimo 30Ah de 12V, sendo homologado pela Anatel e certificadas pela ISO. Deverá ter fotocélula 12v, relê foto elétrico acende a noite. E possuir um gabinete a prova de violações, sendo que a porta deverá ter chave com miolo e chave, na parte lateral interna da coluna, a 2 metros de altura. O gabinete deve satisfazer as recomendações da ABNT NBR IEC 60529 para ser classificado como IP54, bem como deve ser à prova de poeira e chuvas, e não apresentar ângulos salientes, ter dimensão compatível para comportar a bateria estacionária, controlador de carga, temporizador, e demais equipamentos elétricos que se fazer necessário. O mesmo deverá ser soldado ou parafusado de modo a garantir a fixação do mesmo na estrutura do abrigo e evitar furto ou vandalismo. A fiação deverá ser embutida por dentro dos tubos da estrutura do abrigo, de modo que evite vandalismo, não sendo aceito fiação aparente e conduítes que possa prejudicar a estética do abrigo.

Descrição detalhada do produto

Adicionar Lista de Orçamento

Descrição:

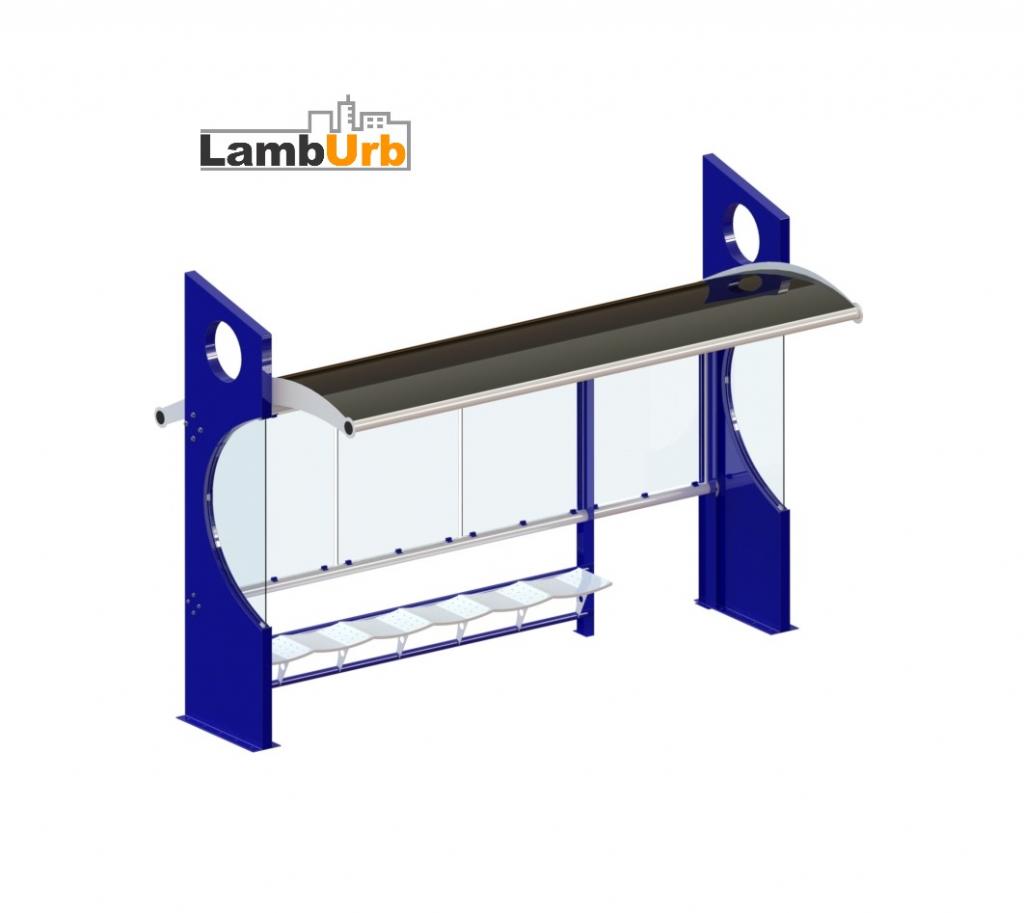

PONTO DE ÔNIBUS SUPREME 12L

Abrigo fabricado em aço carbono, estrutura principal com chapa 14 calandrada para reforço estrutural, e cortes circulares e em arco. E secundária também em chapa de aço com cortes a laser e calandras estruturais, com tubos redondos 3” x 2 mm, 2” x 2 mm, 1.1/2” x 2 mm, Flange de fixação retangular de ¼” nas colunas laterais, medindo 875 x 155 mm e flange de fixação retangular de ¼” para coluna central, medindo 350 x 155 mm, revestimento externo da coluna lateral em chapa de 2 mm e revestimento interno com chapa de 2 mm, chapa de revestimento para círculo e semicírculo da coluna lateral com chapa 16, colunas com parede dupla perfazendo 70 mm de Largura com reforço estrutural interno com viga U de 30 x 68 x 30 mm, coluna central com desenho arredondado e esperas para flanges de estrutura com chapa de 5 mm com reforço estrutural de 100 mm, banco em inox em chapa de 2 mm, furação quadrada na parte inferior e encosto a laser, além de calandra gradativa a cada 40mm para acompanhamento do desenho dos tubos de apoio, tubo redondo 3.1/2’’ chapa 14, tubo redondo 3’’ chapa 14, tubo retangular 30x50mm, barra chata 1/8 x 1/2”, chumbadores ½”x7”,Parafusos 5/8” x 40 mm, Porca travante 5/8”, Parafuso rosca sem fim 5/8”, Parafuso 12 x 85 mm, Porca de 12 mm, cobertura em policarbonato, com acabamento em alumínio e isolamento com silicone, vidro cristal incolor para coluna lateral padrão “blindex” com espessura de 10mm com medida de 1775 x 666mm, atendendo a norma ABNT 14698:2001 e Inmetro com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180 x 980 mm, fiação elétrica embutida possibilitando a desmontagem em blocos e com espera para instalação ao padrão de luz, lâmpadas de LED, Temp. Cor CW, Bulbo Leitoso, potência de 18w, voltagem 110/220V AC, Frequência de 50/60Hz, tela de proteção antivandalismo em tela moeda em inox. Tampa laterais em plástico de 3”. Fixação com flanges e/ou orifícios para chumbadores metálicos galvanizados. Processo de Soldagem Mig e Pintura a pó eletrostática precedida de banhos químicos. Espaço para 12 pessoas sentadas e um cadeirante, além de espaço coberto para 24 usuários. Possui bancos e encostos ergométrico com bordas arredondadas, com iluminação noturna e quadro em vidro para adesivagem de informações das rotas. Montagem em 6 blocos para facilitar a instalação. Placa de alumínio com marca e demais informação do fabricante. Este produto tem a finalidade de proporcionar conforto e proteção contra a intempéries climáticas aos usuários. O Sistema Elétrico do abrigo deverá ter sistema iluminação e carregamento de celular autônomo, com produção de energia solar e armazenamento interno. O abrigo deverá ter na cobertura, placa solar fotovoltaica de no mínimo 160w, flexível e acompanhando o angulo da cobertura. No tubo frontal/central da estrutura da cobertura, deverá haver uma luminária. Deverá ter uma estrutura de proteção tubular, no mínimo duas abraçadeiras fixada interna para suporte da lâmpada tubular, com os devidos soquete. Deverá ser contemplado na luminária uma lâmpada Led tubular de 12 volts, 20w, branco frio de 6500k, com 1 metro de comprimento. O fechamento da luminária, deverá ter uma tela expandida, sendo fixada com parafusos, de modo que evite vandalismo, e que possibilite acesso para manutenção. Na coluna lateral, que compõe o módulo, deverá conter embutido ao tubo um soquete, com placa de alumínio identificando a tomada USB fêmea com 2 saídas, com portinhola de proteção e antivandalismo, para carregamento de celular, estando a 50 cm acima da altura do banco. O sistema solar, deverá ser composto por controlador de carga para painel solar, com corrente nominal de carga mínima de 60A, corrente nominal de descarga de 20A, com proteção contra curto-circuito, proteção contra sobrecarga, proteção contra descarga excessiva e proteção contra inversão de polaridade. O sistema solar deverá ter bateria estacionária de mínimo 30Ah de 12V, sendo homologado pela Anatel e certificadas pela ISO. Deverá ter fotocélula 12v, relê foto elétrico acende a noite. E possuir um gabinete a prova de violações, sendo que a porta deverá ter chave com miolo e chave, na parte lateral interna da coluna, a 2 metros de altura. O gabinete deve satisfazer as recomendações da ABNT NBR IEC 60529 para ser classificado como IP54, bem como deve ser à prova de poeira e chuvas, e não apresentar ângulos salientes, ter dimensão compatível para comportar a bateria estacionária, controlador de carga, temporizador, e demais equipamentos elétricos que se fazer necessário. O mesmo deverá ser soldado ou parafusado de modo a garantir a fixação do mesmo na estrutura do abrigo e evitar furto ou vandalismo. A fiação deverá ser embutida por dentro dos tubos da estrutura do abrigo, de modo que evite vandalismo, não sendo aceito fiação aparente e conduítes que possa prejudicar a estética do abrigo.

Informações Técnicas:

Produtos relacionados:

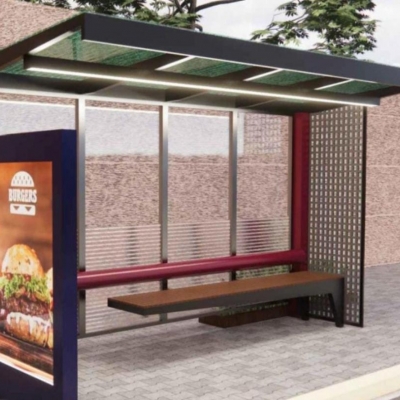

ABRIGO PIQUIRI 06 LUGARES

PIQUIRI SEIS LUGARES Abrigo fabricado em aço carbono, estrutura principal das colunas metalizada/galvanizada, apresentando ensaio em tubo de aço galvanizado ABNT NBR 6323:2016 com tubo redondo 4” 2mm. E secundária com tubos redondos 3” x 2 mm, 2” x 2 mm, 1.1/2” x 2 mm e 1.1/2” x 2 mm apresentando relatório de ensaio com a norma ensaio em tubo de aço galvanizado ABNT 6323:2016. Flanges de fixação circulares de ¼” nas colunas laterais, medindo 250 mm, com orifícios oblongos para chumbadores galvanizados de ½”x5” apresentando ensaio de resistência à corrosão por exposição salina de no mínimo 1.200 horas, quando ensaiado conforme a NBR 8094:83. Assentos apresentando certificado de Ergonomia e Biomecânica e laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04, em madeira plástica apresentando ensaio de resistência a compressão em madeira plástica ASTM D695:2015, cor itaúba medindo 130 x 30 mm, nas medidas de 3000 x 500 mm, com quatro reforços estruturais na parte inferior dos assentos com estruturas triangulares com chapa de 2mm, com 2 cortes circulares, além de encaixes acompanhamento do desenho dos tubos de apoio, tubo redondo 2.1/2’’ chapa 14, tubo redondo 2’’ chapa 14. E um tubo redondo de 3” x 2 mm com 4000 mm de comprimento para encosto. Além de espaço inclusivo reservado para cadeirante, conforme ABNT NBR 9050 referente a acessibilidade e edificações, mobiliário, espaço e equipamentos urbanos. Cobertura em alumínio composto (ACM), apresentando ensaio de resistência ao intemperismo UVB por 1400 horas ASTM G 154 cinza 3 mm, com acabamento em alumínio e isolamento com silicone, estrutura do telhado com uma longarina de tubo 3” x 2 mm com 4000 mm e cinco travessas com tubo 1.1/2” x 2 mm com 1500 mm. Testeira dobrada em formato perfil u 25 x 150 x 25 mm, em alumínio composto (ACM) 3 mm cor cinza escuro, medido 4000 mm de comprimento e as duas laterais com 1500 mm. Sendo a parte frontal com 2150 mm e a posterior com 2000 mm, calha com chapa galvanizada na parte posterior do caimento. Tampa laterais em plástico de 3”. Fechamento posterior e laterais com quatro vidros cristal incolor para parte posterior e um para coluna lateral com espessura de 10 mm com medida de 1200 x 1000 mm em estrutura tubular com tubo 1.1/2” x 2 mm também preparada para painel de propaganda, atendendo a norma especifica aos requisitos gerais, métodos de ensaio e cuidados necessários para garantir a segurança, a durabilidade e a qualidade do vidro temperado plano, ABNT 14698:2001, com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180x980, com possibilidade de colocação de publicidade física ou digital. Sendo outra lateral, no sentido preferencial da via, fechada com chapa 2000x1000 mm furação quadrada a laser de 10 x 10 mm. Quadro com espaço para colocação de publicidade física ou digital. *Painel de divulgação digital não incluso. Iluminação com Parte elétrica embutida, com 01 (um), luminária solar com LED, potência de 10w, fluxo luminoso de 1.000 lumens, temp. cor 6500K. Painel de placa solar em silício monocristalino, bateria recarregável lítio-ion, com tempo de recarga de aproximado de 7 horas, com autonomia de até 8 dias, sendo sua estrutura em alumino e acrílico. Floreira lateral, em madeira plástica cor itaúba, com 130 x 30 mm, nas medidas de 2000 x 300 x 260 mm, estrutura com tubo 2” x 2 mm com 4 suportes de com 3 peças de 500 mm. Processo de união das partes metálicas com Soldagem Mig, apresentando ensaio de resistência a tração e arrancamento em tubo de aço ABNT NBR ISO 6892-1:2018 e Pintura precedida de banho químico, eletrostática a pó com cura em forno de alta temperatura, até que se atinja 200 graus com um ciclo de duração de no mínimo 30 minutos, apresentando ensaio de espessura da camada de tinta ABNT NBR 1443:2008 e ensaio de aderência da camada de tinta ABNT NBR 1003-2010. Espaço para 6 (seis) pessoas sentadas e um cadeirante, além de espaço coberto para 12 (Doze) usuários. Possui bancos e encostos ergométrico com bordas arredondadas, com iluminação noturna e quadro em vidro para adesivagem de informações das rotas. Montagem em blocos para facilitar a instalação. Identificação com etiqueta antivandalismo com informações do fabricante, mês e ano de fabricação, número de série. Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em 4 blocos para facilitar a instalação. Placa de alumínio com marca e demais informação do fabricante. Dimensões aproximadas para instalação: 2200 x 1500 x 4000 mm (AlturaxLarguraxComprimento) e adicional para floreira de 1000 x 3000 mm (LarguraxComprimento). Peso Aproximado: 180 kg

Detalhes

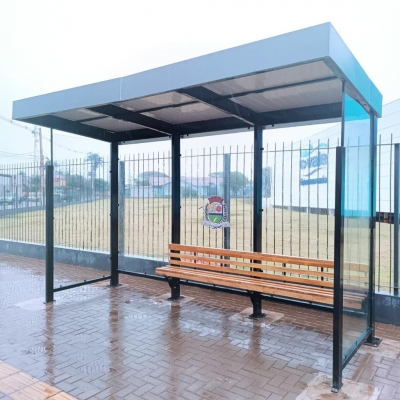

ABRIGO PALMEIRA 06 LUGARES

PALMEIRA SEIS LUGARES Abrigo fabricado em aço carbono, estrutura principal das colunas metalizada/galvanizada, apresentando ensaio em tubo de aço galvanizado ABNT 6323:2016, com tubo redondo 4” 2mm. E secundária com tubos redondos 3” x 2 mm, 2” x 2 mm, 1.1/2” x 2 mm e 1.1/2” x 2 mm apresentando relatório de ensaio com a norma ensaio em tubo de aço galvanizado ABNT 6323:2016. Flanges de fixação circulares de ¼” nas colunas laterais, medindo 250 mm, com orifícios oblongos para chumbadores galvanizados de ½”x5”, apresentando ensaio de resistência à corrosão por exposição salina de no mínimo 1.200 horas, quando ensaiado conforme a NBR 8094:83. Assentos apresentando certificado de Ergonomia e Biomecânica e laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04, em madeira plástica apresentando ensaio de resistência a compressão em madeira plástica ASTM D695-2015 cor itaúba medindo 130 x 30 mm, nas medidas de 3000 x 500 mm, com quatro reforços estruturais na parte inferior dos assentos com estruturas triangulares com chapa de 2mm, com 2 cortes circulares, além de encaixes acompanhamento do desenho dos tubos de apoio, tubo redondo 2.1/2’’ chapa 14, tubo redondo 2’’ chapa 14. E um tubo redondo de 3” x 2 mm com 4000 mm de comprimento para encosto. Além de espaço inclusivo reservado para cadeirante, conforme ABNT NBR 9050 referente a acessibilidade e edificações, mobiliário, espaço e equipamentos urbanos. Cobertura em alumínio composto (ACM) cinza 3 mm, apresentando Ensaio de resistência ao intemperismo UVB por 1400 horas ASTM G 154, com acabamento em alumínio e isolamento com silicone, estrutura do telhado com uma longarina de tubo 3” x 2 mm com 4000 mm e cinco travessas com tubo 1.1/2” x 2 mm com 1500 mm. Testeira dobrada em formato perfil u 25 x 150 x 25 mm, em alumínio composto (ACM), 3 mm cor cinza escuro, medido 4000 mm de comprimento e as duas laterais com 1500 mm. Sendo a parte frontal com 2150 mm e a posterior com 2000 mm, calha com chapa galvanizada na parte posterior do caimento. Tampa laterais em plástico de 3”. Fechamento posterior e laterais com quatro vidros cristal incolor para parte posterior e um para coluna lateral com espessura de 10 mm com medida de 1200 x 1000 mm em estrutura tubular com tubo 1.1/2” x 2 mm também preparada para painel de propaganda, atendendo a norma especifica aos requisitos gerais, métodos de ensaio e cuidados necessários para garantir a segurança, a durabilidade e a qualidade do vidro temperado plano, ABNT 14698:2001, com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180x980, com possibilidade de colocação de publicidade física ou digital. Sendo outra lateral, no sentido preferencial da via, fechada com chapa 2000x1000 mm furação quadrada a laser de 10 x 10 mm. Iluminação com Parte elétrica embutida, com 01 (um), luminária solar com LED, potência de 10w, fluxo luminoso de 1.000 lumens, temp. cor 6500K. Painel silício monocristalino, bateria recarregável lítio-ion, com tempo de recarga de aproximado de 7 horas, com autonomia de até 8 dias, sendo sua estrutura em alumino e acrílico. Processo de união das partes metálicas com Soldagem Mig, apresentando ensaio de resistência a tração e arrancamento em tubo soldado ABNT NBR ISO 6892-1:2018 e Pintura apresentando ensaio de espessura da camada de tinta ABNT NBR 10443-2008 e ensaio de aderência da camada de tinta ABNT NBR 1003-2010, precedida de banho químico, eletrostática a pó com cura em forno de alta temperatura, até que se atinja 200 graus com um ciclo de duração de no mínimo 30 minutos. Espaço para 6 (seis) pessoas sentadas e um cadeirante, além de espaço coberto para 12 (Doze) usuários. Possui bancos, iluminação noturna e quadro em vidro para adesivagem de informações das rotas. Montagem em blocos para facilitar a instalação. Identificação com etiqueta antivandalismo com informações do fabricante, mês e ano de fabricação, número de série. Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em 4 blocos para facilitar a instalação. Dimensões aproximadas para instalação: 2200 x 1500 x 4000 mm (AlturaxLarguraxComprimento). Peso Aproximado: 150 kg

Detalhes

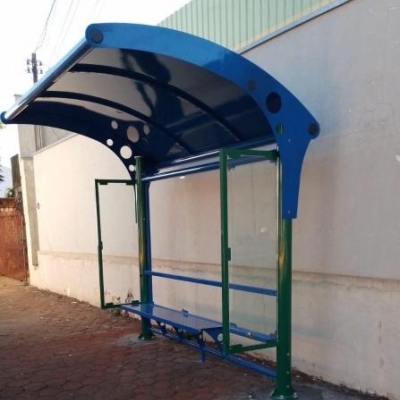

ABRIGO ARAUCÁRIA 4 LUGARES

ARAUCÁRIA QUATRO LUGARES Abrigo fabricado em aço carbono, estrutura principal metalizada ou galvanizada, apresentando ensaio de determinação da massa de fosfato ABNT 9202-1986 com tubo redondo 4” 2mm. E secundária também em tubo de aço redondo 3” x 2 mm, 2.1/2” x 2 mm e 1.1/2” x 2 mm. Flanges de fixação circulares de ¼” nas colunas laterais, medindo 250 mm, com orifícios oblongos para chumbadores galvanizados de ½”x4”, apresentando ensaio de Resistência à corrosão por exposição salina de no mínimo 1.200 horas, quando ensaiado conforme a NBR 8094/83. Colunas laterais com tubo redondo 4” 2mm metalizada ou galvanizada, apresentando relatório de ensaio com a norma ensaio em tubo de aço galvanizado ABNT 6323-2016. Assentos, apresentando laudo técnico de Ergonomia e Biomecânica e laudo de ensaio de bordas cortantes ABNT NBR NM300-1-04, com chapa de 2 mm, furação quadrada a laser na parte inferior que mede 500x2000 mm, em aço carbono, além de calandra na parte anterior e posterior do assento e na inferior e superior do encosto, com quatro reforços estruturais na parte inferior dos assentos com estruturas triangulares com chapa de 2mm, com 2 cortes circulares, além de encaixes acompanhamento do desenho dos tubos de apoio, tubo redondo 2.1/2’’ chapa 14, tubo redondo 2’’ chapa 14. Além de espaço inclusivo reservado para cadeirante, conforme ABNT NBR 9050 referente a acessibilidade e edificações, mobiliário, espaço e equipamentos urbanos. Cobertura com estrutura em aço carbono, laterais em chapa 2 mm em formato arqueado, encaixe para 2 tubos de 3” ch 14, fechados com tampa plásticas e 5 tubos de 1.1/2” arqueado que juntos dão sustentação ao ACM de 3mm, apresentando Ensaio de resistência ao intemperismo UVB por 1400 horas ASTM G 154. Acabamento em quadro de alumínio e isolamento com silicone, calha com chapa galvanizada na parte posterior do caimento. Fechamento posterior e laterais com três vidros cristal incolor para parte posterior e um para coluna lateral com espessura de 10 mm com medida de 1200 x 1000 mm em estrutura tubular com tubo 1.1/2” x 2 mm também preparada para painel de propaganda, atendendo a norma especifica aos requisitos gerais, métodos de ensaio e cuidados necessários para garantir a segurança, a durabilidade e a qualidade do vidro temperado plano, ABNT 14698:2001, com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180x980, com possibilidade de colocação de publicidade física ou digital. Iluminação com Parte elétrica embutida, possibilitando a desmontagem em blocos do abrigo, com 01 (um), luminária solar com LED, potência de 10w, fluxo luminoso de 1.000 lumens, temp. cor 6500K. Painel silício monocristalino, bateria recarregável lítio-ion, com tempo de recarga de aproximado de 7 horas, com autonomia de até 8 dias, sendo sua estrutura em alumino e acrílico. Processo de união das partes metálicas com Soldagem Mig, apresentando ensaio de resistência a tração e arrancamento em tubo soldado ABNT NBR ISO 6892-1/2018 e Pintura precedida de banho químico, eletrostática a pó com cura em forno de alta temperatura, até que se atinja 200 graus com um ciclo de duração de no mínimo 30 minutos, apresentando ensaio de espessura da camada de tinta ABNT NBR 10443-2008 e ensaio de aderência da camada de tinta ABNT NBR 1003-2010. Espaço para 4 (quatro) pessoas sentadas e um cadeirante, além de espaço coberto para 8 (oito) usuários. Possui bancos e encostos ergométrico com bordas arredondadas, com iluminação noturna e quadro em vidro para adesivagem de informações das rotas. Montagem em blocos para facilitar a instalação. Identificação com etiqueta antivandalismo com informações do fabricante, mês e ano de fabricação, número de série. Fabricação nas normas da ABNT, Desenho industrial/técnico com dimensões e peso. Manual de montagem e instalação dos produtos. Montagem em 4 blocos para facilitar a instalação. Placa de alumínio com marca e demais informação do fabricante. Dimensões aproximadas para instalação: 2500x2100x3100mm (AlturaxLarguraxComprimento). Peso: 90kg.

Detalhes

ABRIGO CATARATAS 6 LUGARES

Abrigo fabricado em aço carbono, estrutura principal com tubo redondo 5” com 2 mm. E secundária também em tubo de aço redondo 3.1/2” x 2 mm, 3” x 2 mm, 2” x 2 mm, 1.1/2” x 2 mm, flanges de fixação circulares com 250 mm com chapa de ¼” com seis furos ovalizados de 30x20mm, com 8 reforcos triangulares c0m 250x70 mm com 3mm, nas colunas laterais. Banco em aço carbono em chapa de 2 mm, furação quadrada na parte inferior e encosto a laser, além de calandra gradativa a cada 40mm para acompanhamento do desenho dos tubos de apoio, tubo redondo 3.1/2’’ chapa 16, tubo redondo 3’’ chapa 16, reforço inferior em formato triangular e detalhes em círculo de 50 e 80 mm tubo redondo de 2” e 3’’, chapa 14 para dar sustentação ao triangulo de apoio do assento, barra chata 1/8x1/2”. Cobertura com estruturas laterais do telhado com chapa de aço com 3 mm cortes a laser em arco com dois circulos de 200 e 100 mm, e reforço estrutural com tubos redondos de 1.1/2” com 2 mm, calandrada em semi-circulo, viga U 150x40x3 mm e 75x30x3 mm para o quadro de telhado, telha termoacústica forro trapézio 40 (telha - eps - forro) medindo 2000 mm comprimento, pintura de branco em sua face inferior (forro). Estrutura dos quadros para fixação dos vidros em tubo de 3.1/2” e 40x40 na ch 16, vidro cristal incolor padrão “blindex” com espessura de 8mm com medida de 1300x950 mm, atendendo a norma ABNT 14698:2001 e Inmetro com quadro de acomodação e proteção em viga um de alumínio e colchão de silicone e parte de trás dos bancos com 1180x980. Tampas das colunas laterais em plástico de 5”. Fixação com flanges com chumbadores ½”x7 ou orifícios para chumbadores metálicos galvanizados. Processo de Soldagem Mig e Pintura a pó eletrostática precedida de banhos químicos. Espaço para 6 pessoas sentadas e um cadeirante, além de espaço coberto para 12 usuários. Possui bancos e encostos ergométrico com bordas arredondadas, quadro em vidro para adesivagem de informações das rotas. Montagem em 4 blocos para facilitar a instalação.

Detalhes
